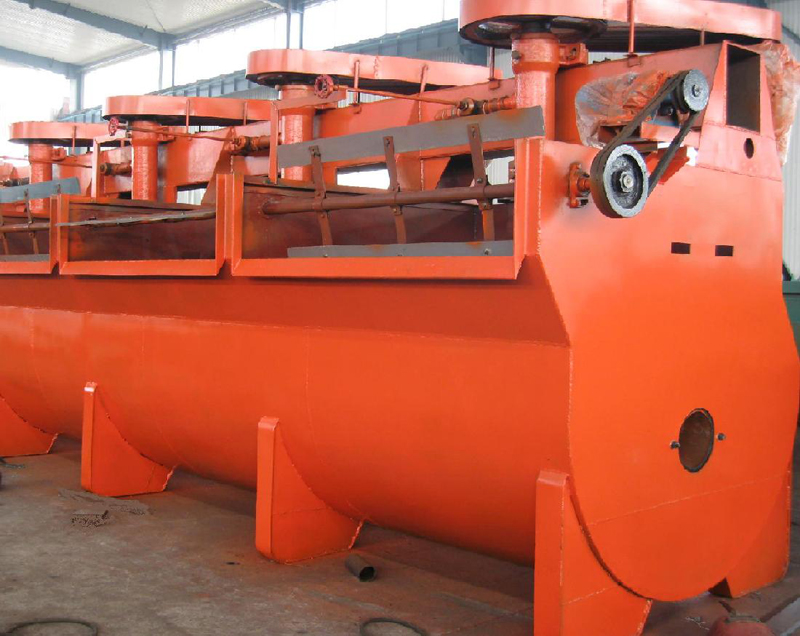

KYF型充气式浮选机(OK型)是烟台鑫海矿山机械有限公司结合自身技术和引进国际先进技术的优点生产的浮选机产品,KYF型充气式浮选机引进奥托昆普产品设计理念构造生产制造的。KYF型充气式浮选机产品具有搅拌能力强、结构简单、分散均匀、沉积少等优点,是目前国内效率最高的浮选机产品之一。
KYF型充气式浮选机产品描述:
KYF型充气式浮选机(OK型)是烟台鑫海矿山机械有限公司结合自身技术和引进国际先进技术的优点生产的浮选机产品,KYF型充气式浮选机引进奥托昆普产品设计理念构造生产制造的。KYF型充气式浮选机产品具有搅拌能力强、结构简单、分散均匀、沉积少等优点,是目前国内效率最高的浮选机产品之一。
KYF型充气式浮选机产品特点及优势:
KYF型充气式浮选机结构特点
1、KYF型充气式浮选机叶轮叶片设计采用后倾一个角度的锥形叶轮,使得叶轮具备搅拌能力强,结构简单的特点;
2、KYF型充气式浮选机叶轮腔中分散安装了多孔圆筒形空气分配器,使得空气进入分散均匀,空气和矿浆接触良好;
3、KYF型充气式浮选机槽体的U型设计理念使得尾砂沉积少;
4、KYF型充气式浮选机叶轮转动直径小,同时转动速度小,使得电机功耗小。
KYF型充气式浮选机性能特点
1、KYF型充气式浮选机功耗很小,可节能30-50%
2、KYF型充气式浮选机矿粒悬浮好,浮选指标高
3、KYF型充气式浮选机易损件磨损轻,寿命长
KYF型充气式浮选机工作原理
KYF型充气式浮选机(OK型)工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮腔的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上方推出,由定子稳流和定向后进入整个槽中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽。还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到最终成为尾矿。
型 号 | 有效容积 (m3) | 处理能力(m3/min) | 叶轮直径 (mm) | 叶轮转数 (r.p.m) | 鼓风机风压(KPa ) | 最大充气量 (m3/m2) | 搅拌用电机功率 (kw) | 刮板用电机功率 (kw) | 重量 (kg) |
KYF-1 | 1 | 0.2-1 | 340 | 281 | ≥12.6 | 2 | 4 | 1.1 | 826 |
KYF-2 | 2 | 0.4-2 | 410 | 247 | ≥14.7 | 5.5 | 1419 | ||
KYF-3 | 3 | 0.6-3 | 480 | 219 | ≥19.8 | 7.5 | 1.5 | 1885 | |
KYF-4 | 4 | 1.2-4 | 550 | 200 | ≥19.8 | 11 | 2206 | ||
KYF-8 | 8 | 3.0-8 | 630 | 175 | ≥21.6 | 15 | 3600 | ||
KYF-16 | 16 | 4.0-16 | 740 | 160 | ≥25.5 | 30 | 5900 | ||
KYF-24 | 24 | 4.0-24 | 800 | 150 | ≥30.4 | 7500 | |||
KYF-38 | 38 | 10-38 | 880 | 139 | ≥34.3 | 45 | 10300 |
