XCF-KYF型联合机组

XCF-KYF型联合机组

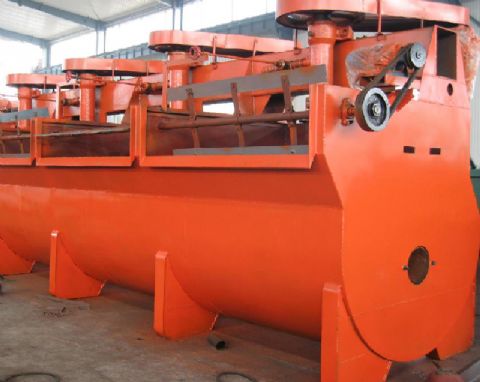

产品图片


XCF-KYF型联合机组简介:

XCF-KYF型联合机组属烟台鑫海研发的综合利用KCF浮选机和KYF浮选机的联合机组浮选机。XCF-KYF型联合机组在实际作业中比单独地应用KCF浮选机或者KYF浮选机效果都好。XCF-KYF型联合机组是矿山选矿作业的完美选择。

XCF-KYF型联合机组特点:

1、XCF-KYF型联合机组具有KCF、KYF浮选机所有特点。

2、改变定子及定子的支撑方式,使矿浆通过定子的面积加大,减小了矿浆进入叶轮的速度和阻力,一般节能8%-10%。

3、XCF-KYF型联合机组设计了可满足手动、电动和自动控制要求的中、尾矿箱,便于操作和管理,方便用户选择。

4、XCF-KYF型联合机组对叶轮结构进行了改进,并改进了空气分配器,使转子、定子的结构参数更加合理,提高了空气分散度和充气量的调节范围,使吸入槽的吸入能力大大提高,从而有利于分选指标提高,一般精矿品位提高1%-1.2%,回收率提高0.8%-1.5%。

CF-KYF型联合机组工作原理:

当叶轮旋转时,KCF型浮选机叶轮上叶片负责抽吸给矿和中矿,下叶片负责从槽底部抽吸槽内矿浆,与此同时,由鼓风机给入的低压空气,经风道、空气调节阀,空心主轴进入叶轮腔的空气分配器中,通过分配器周边的小孔进入叶轮下叶片间。矿浆与空气在轮下叶片间充分混合后,由叶轮下叶片周边排出。排出的矿浆与空气混合物同上叶片排出的矿浆流一起,由安装在叶轮周围的定子稳流和定向后进入到槽内主体矿浆中。矿化气泡上升到槽子表面形成泡沫层,经泡沫刮板刮到泡沫槽中,槽内矿浆一部分返回到叶轮下叶片间进行再循环,另一部分通过槽间壁上的流通孔进入下槽进行再选别。KYF型浮选机的工作原理除无上叶片吸浆外,其它与KCF型浮选机相同。


技术参数

型号

有效容积(m3)

处理能力(m3/min)

叶轮直径(mm)

叶轮转速(r.p.m)

鼓风机风压(Kpa)

最大充气量(m3/m3.min)

搅拌用电机功率(kw)

刮板用电机功率(kw)

重量(kg)

XCF-1

1

0.2-1

400

358

≥12.6

2

5.5

1.1

1154

XCF-2

2

0.4-2

470

331

≥14.7

2

7.5

1.1

1659

XCF-3

3

0.6-3

540

266

≥19.8

2

11

1.5

2259

XCF-4

4

1.2-4

620

215

≥19.8

2

15

1.5

2669

XCF-8

8

3.0-8

720

185

≥21.6

2

22

1.5

4435

XCF-16

16

4-16

860

160

≥25.5

2

37

1.5

6568

XCF-24

24

4-24

950

153

≥30.4

2

55

1.5

8000

XCF-38

38

10-38

1050

148

≥34.3

2

75

1.5

11000

型号

有效容积(m3)

处理能力(m3/min)

叶轮直径(mm)

叶轮转速(r.p.m)

鼓风机风压(Kpa)

最大充气量(m3/m3.min)

搅拌用电机功率(kw)

刮板用电机功率(kw)

重量(kg)

KYF-1

1

0.2-1

340

281

≥12.6

2

4

1.1

826

KYF-2

2

0.4-2

410

247

≥14.7

2

5.5

1.1

1419

KYF-3

3

0.6-3

480

219

≥19.8

2

7.5

1.5

1885

KYF-4

4

1.2-4

550

200

≥19.8

2

11

1.5

2206

KYF-8

8

3.0-8

630

175

≥21.6

2

15

1.5

4190

KYF-16

16

4.0-16

740

160

≥25.5

2

30

1.5

6019

KYF-24

24

4.0-24

800

150

≥30.4

2

30

1.5

7500

KYF-38

38

10-38

880

138

≥34.3

2

37

1.5

10300
