水力旋流器

水力旋流器上部是一个中空的圆柱体,下部是一个与圆柱体相通的倒锥体,二者组成水力旋流器的工作简体。圆柱形筒体上端切向装有给矿管,顶部装有溢流管及溢流导管。在圆锥形筒体底部有沉砂口。各部分之间用法兰盘及螺钉连接。给矿口、筒体和沉砂口通常衬有橡胶、聚氨酯、碳化硅或辉绿岩铸石,以便减少磨损并在磨损后更换。沉砂口还可以制成可调的,根据需要调节其大小。



工作原理:水力旋流器按给料方式分为有压和无压。一般常采用有压给矿,工作时矿浆以49~245 kPa的压力、5~12 m/s的速度。水力旋流器结构示意柱形筒体,随即绕轴线高速旋转,产生很大的离心力。矿浆中粒度和密度不同的颗粒由于受到的离心溢流导管力不同,所以它们在旋流器中的运动速度、加速度及方向也各不相同:粗而重的颗粒受的离心力大,被抛向筒壁,按螺旋线轨迹下旋到底部,作为沉砂从沉砂口排出;细而轻的颗粒受的离心力小,被带到中心,在锥形简体中心形成内螺旋矿流向上运动,作为溢流从溢流管排出。

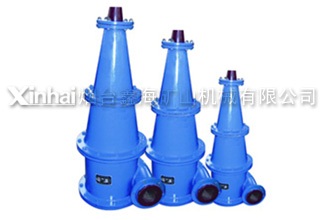

鑫海水力旋流器介绍

1、个性化结构设计

鑫海矿装水力旋流器是个性化的产品,根据物料性质、工况条件,选用不同结构,不同耐磨材质,我们的技术团队为您提供专业个性化的选型和技术服务。

我们的产品包括:

XCI水力旋流器

XCⅡ型水力旋流器

XCⅢ型水力旋流器

XCIV水力旋流器

2、系列化大型化

鑫海矿装水力水力旋流器规格从Ф10-Ф840(mm), 分离粒度从2μm-350μm,实现了大型化和系列化。

3、耐磨材质多样化

水力旋流器主要采用以下耐磨材料:

低碳钢外壳,橡胶内衬

低碳钢外壳,陶瓷内衬

聚氨酯

低碳钢外壳,聚氨酯内衬

低碳钢外壳,KM抗磨陶瓷内衬

旋流器的不同耐磨材料满足不同物料和工矿条件下客户对磨损的特殊要求。
