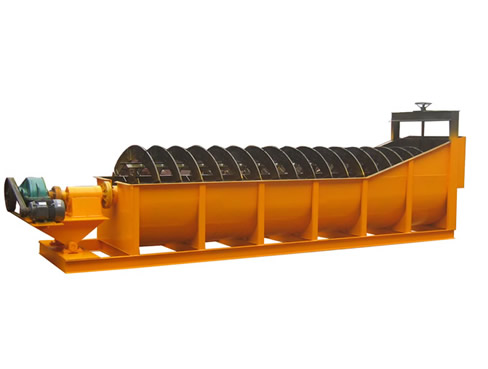

沉没式螺旋分级机
沉没式螺旋分级机由鑫海集团采用国际先进水平研制开发的螺旋分级机设备之一，沉没式螺旋分级机分为沉没式单螺旋分级机和沉没式双螺旋分级机两种。鑫海沉没式螺旋分级机具有结构简单，处理量大，操作方便，高效节能，经久耐用，衬有鑫海耐磨橡胶，沉降区面积深度大，是细粒分级设备的首选。 主要应用于金属选矿生产流程中，依矿物颗粒沉降速度的不同，将不同颗粒大小的矿物进行粒度分级，也可以从矿石中分出矿泥或用于矿砂的脱水。
沉没式螺旋分级机产品介绍：
沉没式螺旋分级机由鑫海集团采用国际先进水平研制开发的螺旋分级机设备之一，沉没式螺旋分级机分为沉没式单螺旋分级机和沉没式双螺旋分级机两种。鑫海沉没式螺旋分级机具有结构简单，处理量大，操作方便，高效节能，经久耐用，衬有鑫海耐磨橡胶，沉降区面积深度大，是细粒分级设备的首选。
主要应用于金属选矿生产流程中，依矿物颗粒沉降速度的不同，将不同颗粒大小的矿物进行粒度分级，也可以从矿石中分出矿泥或用于矿砂的脱水。
沉没式螺旋分级机特点：
1、溢流端的整个螺旋均沉没在沉降区的液面以下，使得沉降区具有较大的接触面积和深度。
2、沉没式螺旋分级机返砂端增加了返砂自动提升装置，取消球磨机大勺头的配置。
3、每吨矿石一般可节电1～1.5度。
4、避免了大勺头的频繁检修。
5、减缓了对球磨机大、小齿轮的不均衡冲击。
沉没式螺旋分级机原理：
沉没式螺旋分级机进料口一般位于分级机中部，通常将磨细后的矿浆此给料口给入水槽，倾斜安装的水槽下面是矿浆分级沉降区，螺旋在电机带动下低速转动，对矿浆起搅拌作用，使细颗粒悬浮到上面，流到溢流堰处溢出。粗颗粒沉到槽底，由螺旋输送到排料口作为返砂排出，达到粗粒和细粒分离的目的。
沉没式螺旋分级机应用：
沉没式螺旋分级机主要适用于矿石、非金属物料进行脱水、脱介、脱泥和干湿式分级。
型 | 型 号 | 螺旋转速(r.p.m) | 按返砂处理能力(t/d) | 按溢流处理能力(t/d) | 螺旋直径(mm) | 螺旋长度(mm) | 水槽坡度 | 传动电机型号 | 传动电机功率(kw) | 提升电机型号 | 提升电机功率(kw) | 重 量 (kg) |
沉没式单螺 | FLC-1000 | 1.6～7.4 | 216～1000 | 50-260 | φ1000 | 7913 | Y132M2-6 | 5.5 | 手 动< | 5195 | ||
FLC-1200 | 5～7 | 1150～1640 | 120 | φ1200 | 8100 | Y160M-6 | 7.5 | Y100L-4 | 2.2 | 11200 | ||
FLC-1500 | 2.5～6 | 1140～2740 | 185 | φ1500 | 10190 | Y100L1-4 | 15320 | |||||
FLC-2000 | 3.6～5.5 | 3890～5940 | 320 | φ2000 | 12605 | Y160L-6/4 | 11×2;15×2 | Y100L2-4 | 3 | 29060 | ||
FLC-2400 | 3.64 | 6800 | 455 | φ2400 | 13940 | Y180M-4 | 18.5 | Y112M-4 | 4 | 37267 | ||
FLC-3000 | 3.2 | 11650 | 705 | φ3000 | 13950 | Y200L4 | 30 | Y112M-4 | 4 | 43500 | ||
沉没式双螺旋 | 2FLC -1200 | 3.8～6 | 1770～2800 | 240 | φ1200 | 8040 | Y160M-6 | 7.5×2 | Y100L1-4 | 2.2×2 | 19610 | |
2FLC-1500 | 2.5～6 | 2280～5480 | 370 | φ1500 | 10140 | 27450 | ||||||
2FLC-2000 | 3.6～5.5 | 7780～11880 | 640 | φ2000 | 12600 | Y200L2-6, | 22;30 | Y100L2-4 | 3.0×2 | 50000 | ||
2FLC-2400 | 3.67 | 13700 | 910 | φ2400 | 13700 | Y200L-4 | 30 | 53491 | ||||
2FLC-3000 | 3.2 | 23300 | 1410 | φ3000 | 13900 | Y225M-4 | 45 | Y112M-4 | 4.0×2 | 84900 |
